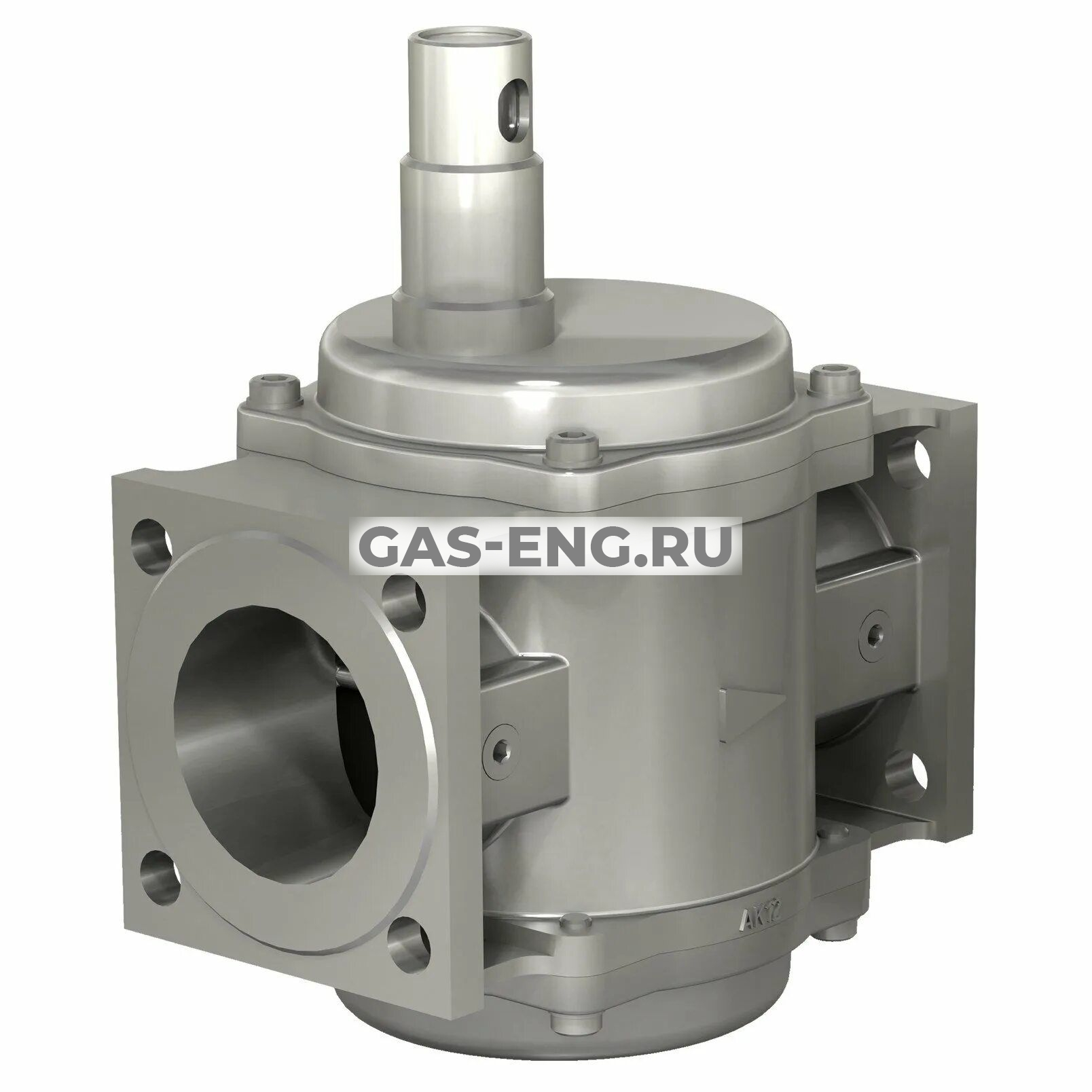

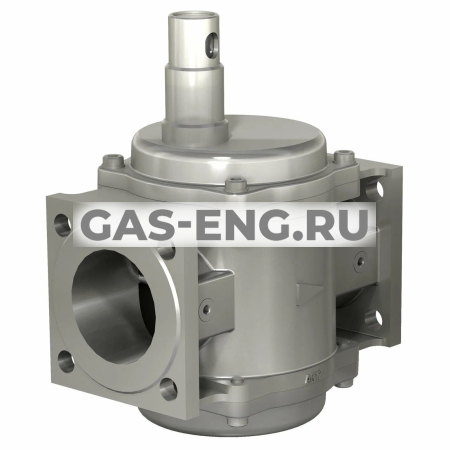

Газовые фильтры ФН: надёжная очистка для котельных, ГРП и промышленных сетей
Ищете оптимальное решение для защиты газового оборудования от механических примесей? Фильтры газовые ФН от «ТЕРМОБРЕСТ» — это надёжное звено в цепи безопасности котельных, газорегуляторных пунктов (ГРП) и промышленных газопроводов. В ООО «Газ‑Инжиниринг» вы можете купить фильтры ФН под задачи вашего объекта: мы подберём модель, которая впишется в проект и позволит грамотно спланировать бюджет. Выгодные условия поставки и прозрачные цены делают сотрудничество удобным, а специальные условия для постоянных и крупных заказчиков — ещё и экономически привлекательным.
Особенности применения в разных сегментах
Для котельных. Здесь критична стабильность работы горелок и автоматики: даже небольшое количество окалины или песка может забить импульсные трубки и дроссельные отверстия. Фильтры ФН защищают чувствительное оборудование и снижают риск аварийных остановок. Для котельных часто выбирают модели с индикатором загрязнённости: так персонал вовремя видит необходимость обслуживания, не дожидаясь роста перепада давления.
Для ГРП. В газорегуляторных пунктах фильтр стоит перед регулятором давления — именно здесь особенно важно не допустить попадания твёрдых частиц, которые быстро изнашивают седло и мембрану. Для ГРП актуальны исполнения с фланцевым присоединением и возможностью установки дублирующей линии: это позволяет обслуживать фильтр без остановки подачи газа.
Для промышленных сетей. На производствах газ может быть сильно загрязнён: в потоке встречаются окалина, сварочный грат, ржавчина. Здесь оправдан подбор фильтра с увеличенной фильтрующей поверхностью либо с сетчатым элементом, который можно многократно промывать. Для агрессивных условий и низких температур подбирают климатическое исполнение УХЛ1 и корпус из стали.
Заказать подбор фильтра ФН можно уже сейчас: отправьте параметры вашего проекта на почту gaz-ing@yandex.ru, и наши инженеры предложат оптимальную конфигурацию под ваши условия.
Технические параметры фильтров ФН (по данным производителя «ТЕРМОБРЕСТ»)
| Параметр | Значение / Описание |
|---|---|
| Тип фильтра | Сетчатый / картриджный (ФН) |
| Назначение | Очистка природного газа от механических примесей в котельных, ГРП, промышленных сетях |
| Фильтрующий элемент | По умолчанию — волокнисто‑пористый полимерный материал («Фильтропласт»); по спецзаказу — металлическая сетка |
| Условный проход (DN) | 15–300 мм |
| Рабочее давление | Варианты исполнения: 0,3 МПа (3 бар), 0,6 МПа (6 бар) или 1,6 МПа (16 бар); точное значение зависит от модели — обязательно сверяйте по паспорту |
| Максимальная пропускная способность | Зависит от DN: например, ФН‑100 — до ~20 000 м³/ч, ФН‑200 — до ~40 000 м³/ч |
| Допустимый перепад давления | Не более 10 кПа (контроль обязателен по манометрам до и после фильтра) |
| Степень фильтрации | По умолчанию — 50 мкм; по спецзаказу возможны варианты: 2, 5, 10, 20, 80, 200 мкм |
| Присоединение | Муфтовое (для малых DN, обычно 15–50 мм, на трубной резьбе) либо фланцевое по ГОСТ 12815 (для DN 15–300 мм). |
| Температура рабочей среды | –40…+90 °C (полимерный элемент), –60…+120 °C (сетчатый элемент) |
| Материал корпуса | Алюминий (DN 15–200), сталь (DN 15–300), чугун (DN 150 и 200) — в зависимости от типоразмера |
| Климатическое исполнение | У3.1 (–30…+60 °C), У2 (–45…+60 °C), УХЛ1 (–60…+60 °C) |
| Монтажное положение | На горизонтальных или вертикальных трубопроводах |
| Дополнительные опции | Индикатор загрязнённости (стрелочный, механический или электрический), угловое исполнение корпуса, встроенный конденсатоотвод |
Стоимость фильтра ФН зависит от типоразмера, исполнения и объёма поставки. Чтобы получить актуальные цены и расчёт по вашему проекту, направьте запрос на почту gaz-ing@yandex.ru — мы подготовим коммерческое предложение в короткие сроки.
На что обратить внимание при подборе фильтра ФН под конкретный сегмент
- Котельные. Важна тонкая очистка (часто берут 5–10 мкм под заказ) и удобство контроля: индикатор загрязнённости экономит время персонала. Для помещений подходит исполнение У3.1, корпус — алюминий или сталь. При малых диаметрах (DN 15–50) удобно муфтовое присоединение.
- ГРП. Критичны надёжность и возможность обслуживания без остановки: часто ставят две линии (рабочая + резервная) либо фильтр с увеличенной пылеемкостью. Давление подбирают строго по параметрам сети (0,6 или 1,6 МПа). Для магистральных линий используют фланцевое присоединение.
- Промышленные сети. Здесь чаще берут сетчатые элементы (их можно промывать), корпус из стали, климатическое исполнение УХЛ1 для уличных площадок. Угловое исполнение помогает экономить место в стеснённых ГРПШ и шкафах. Для крупных диаметров — только фланцевое соединение.
Важное преимущество фильтров ФН — фильтрующий элемент можно снять для очистки или замены без демонтажа самого фильтра с трубопровода. Это существенно сокращает время обслуживания и снижает эксплуатационные затраты.
Ответы на популярные вопросы
Какая степень очистки нужна для котельной?
Для защиты горелок и автоматики обычно достаточно 50 мкм, но при высокой запылённости газа или для особо чувствительной автоматики берут исполнение на 5–10 мкм по спецзаказу. Мы подберём вариант под паспортные требования вашего оборудования.
Какой тип присоединения выбрать: муфтовый или фланцевый?
Муфтовое (на трубной резьбе) подходит для малых диаметров (чаще DN 15–50 мм) и компактных участков — например, в небольших топочных. Фланцевое — для магистралей, ГРП и крупных диаметров (вплоть до DN 300): оно прочнее, удобнее для обслуживания и позволяет ставить байпасную линию. При заказе обязательно указывайте нужный тип — он не выбирается автоматически.
Можно ли ставить фильтр ФН на улице в ГРПШ?
Да, при условии правильного климатического исполнения (У2 или УХЛ1) и защиты от осадков. Для уличных шкафов часто дополнительно предусматривают утепление импульсных линий и дренаж конденсата.
Как понять, что фильтр пора обслуживать?
Главный показатель — перепад давления на фильтре. При достижении предельного значения (не более 10 кПа) требуется замена кассеты или промывка сетки. Удобно использовать модель с индикатором загрязнённости: он заранее сигнализирует о необходимости обслуживания.
Подходит ли фильтр ФН для промышленных сетей с высокой запылённостью?
Подходит, если подобрать исполнение с увеличенной фильтрующей поверхностью или сетчатым элементом для многократной промывки. Для таких условий также рекомендуют ставить дублирующую линию, чтобы обслуживать фильтр без остановки подачи.
Где узнать цену и оформить заказ?
Напишите на почту gaz-ing@yandex.ru: укажите DN, тип присоединения (муфтовое/фланцевое), давление, расход, температурный режим, сегмент (котельная/ГРП/промышленная сеть) и особенности объекта — мы рассчитаем стоимость и предложим специальные условия при заказе партии.
