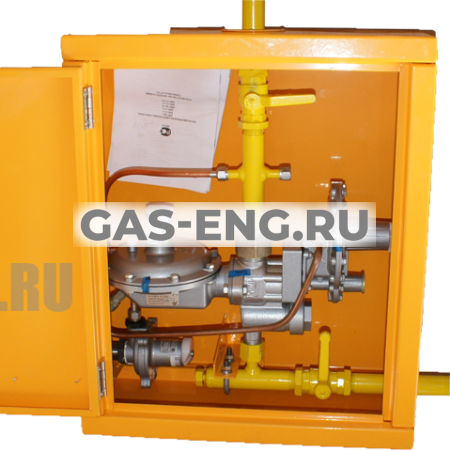

ГРПШ-10МС с регулятором давления газа РДГК-10 в соответствии с представленными схемами состоит из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка, которая закрывается на ключ.
Технологическое оборудование в соответствии с типовой схемой состоит из крана шарового ДУ-20 на входе, регулятора давления газа РДГК-10, крана шарового ДУ-32 на выходе. Для контроля давления на входе предусмотрен манометр с краном ДУ-15. Для контроля давления газа на выходе предусмотрен кран шаровой ДУ-15 с ниппелем для подсоединения мановакуумметра. Для сброса газа предусмотрены продувочные трубопроводы с кранами ДУ-20.
Для северного исполнения предлагается взрывозащищенный электрообогрев и корундовая обработка корпуса шкафа для дополнительной теплоизоляции.
ГРПШ-10МС работает следующим образом:
Газ по входному трубопроводу поступает через кран входного трубопровода к регулятору РДГК-10, где давление понижается до заданного, затем газ поступает к потребителю. Для замера входного и выходного давлений предусмотрены штуцеры для подключения манометра. При повышении входного давления работает встроенный в регулятор сбросной клапан ПСК и выведет излишки газа в атмосферу. В случае резких скачков давления на входе автоматически сработает запорное устройство и подача газа прекратится. Повторный запуск регулятора осуществляется вручную.
ГРПШ-10 с регулятором РДГК-10 крепится к стене снаружи здания.
Для потребителей, которым важна бесперебойность подачи газа, нашим конструкторским бюро был разработан и запущен в серийное производство ГРПШ-10МС-2У1 на базе двух регуляторов РДГК-10 с основной и резервной линией редуцирования, с двумя степенями очистки газа от примесей.
Технические характеристики
| Наименование изделия | ГРПШ-10МС |
| Регулятор давления газа | РДГК-10 |
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
| Диапазон входных давлений, МПа | 0,05–0,6 |
| Выходное давление, кПа | 1,5–2,0 |
| Пропускная способность, м³/ч, при входном давлении: | |
| 0,05 | 7 |
| 0,1 | 8 |
| 0,2 | 9 |
| 0,3 | 11 |
| 0,4 | 13 |
| 0,5 | 14 |
| 0,6 | 15,5 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки срабатывания: | |
| при повышении выходного давления, кПа | 3,5–5,0 |
| при понижении выходного давления, кПа | 0,3–1,0 |
| Давление начала срабатывания сбросного клапана, кПа | 2,8–3,5 |
| Присоединительные размеры: Ду, мм | |
| входного патрубка | 20 |
| выходного патрубка | 20 |
| Соединение: | |
| входного патрубка, дюйм | G¾-В |
| выходного патрубка | сварное по ГОСТ 16037-80 |
| Габаритные размеры, мм: | |
| длина | 650 |
| ширина | 300 |
| высота | 750 |
| Масса, кг | 17 |
Комплектность поставки ГРПШ-10МС
| Обозначение документа | Наименование | Кол-во | Примечание |
| ГРПШ-10МС.00.00.00 Р | Пункт газорегуляторный шкафной ГРПШ-10МС | 1 | |
| ГРПШ-10МС.00.00 РЭ | Пункты газорегуляторные шкафные ГРПШ-10МС. Руководство по эксплуатации. |
1 | |
| Руководство по эксплуатации на регулятор РДГК-10 | 1 | ||
| Паспорт на манометр | 1 | ||
| Ключ | 2 | ||
| Паспорта на запорную арматуру | 1 | На каждый типоразмер | |
| Протокол испытания газопроводов и оборудования на прочность и герметичность | 1 | ||
| Выписка из сертификатов на трубы, отводы, переходы | 1 |
