Описание
Технические характеристики
- Максимальное входное давление — 1,6 МПа (16 кГс/см2)
- Максимальный расход газа — 1600 м3 /ч, при рабочих условиях.
- Примечание: По требованию заказчика могут быть изготовлены пункты для измерения обьемного расхода газа до 2500 м3 /ч.
- Температура окружающей среды:
- Исполнение Р и Ш : от −20 до +60°С
- Исполнение ШУЭО и ШУГО : от −40 до +60°С
- По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможностью передачи данных.
Отличительные особенности

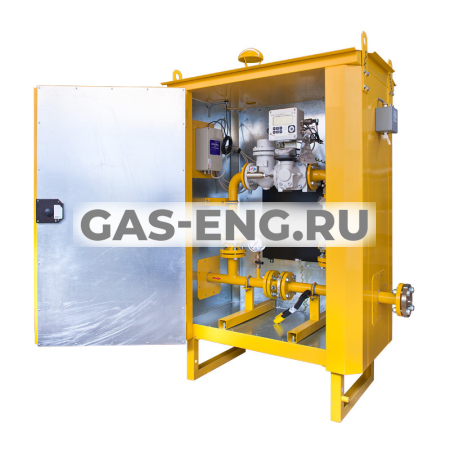

Пункт учёта газа серии ПУГ включает в себя следующее оборудование:
- фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
- манометр для визуального контроля рабочего давления измеряемого газа;
- измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RABO, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
- запорную арматуру;
- устройство обводного газопровода (байпас) с установленным на нём одним отключающим устройством;
- электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
Виды исполнения и примеры обозначения
По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:
- исполнение Р — монтаж оборудования производится на металлической раме;
- исполнение Ш — монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
- исполнение ШУЭО — монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
- исполнение ШУГО — монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.
