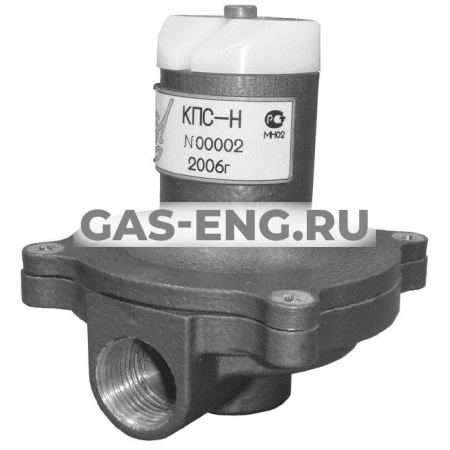

Описание
Изготавливаются в двух исполнениях:
- КПС-Н - для регуляторов типа РДНК ,РДГК
- КПС-С - для регуляторов типа РДСК
Технические характеристики клапанов КПС
|
Тип клапана |
КПС-Н-1 |
КПС-С-1 |
КПС-С-2 |
| Рабочая среда | Природный газ по ГОСТ 5542-87 Сжиженный газ по ГОСТ 20448-90 |
||
| Температура окружающей среды | от-40С до+60С | ||
| Максимальное рабочее давление на входе, кПа | 6 | 50 | 400 |
| Диапазон настройки давления срабатывания Рср., кПа | 2,5...6 | 6...40 | 50...360 |
| Заводская настройка давления срабатывания клапана, кПа | 3 | 30 | 150 |
| Погрешность срабатывания, %, не более: | ...5 | ||
| Пропускная способность, м /ч, при превышении давления срабатывания от номинального значения настройки на 0,1Рср. |
0,5...0,05 | ||
| Присоединительные размеры: - входное отверстие - выходное отверстие |
G 1/2-В (G 3/4-В) G 3/4-В (G 3/4-В) |
||
| Габаритные размеры, мм, не более: - длина - ширина - высота |
85 (110) |
||
| Масса, кг, не более | 0,5 (0,6) | ||
*Для удобства монтажа КПС-Н-1-Г комплектуется накидными гайками и патрубками. (см. габаритно-монтажный чертеж
КПС-Н-1-Г (С-1-Г, С-2-Г).
Оборудование рекомендовано к применению на объектах ОАО «Газпром газораспределение»
Принципиальная схема
Габаритно-монтажные схемы
