Описание

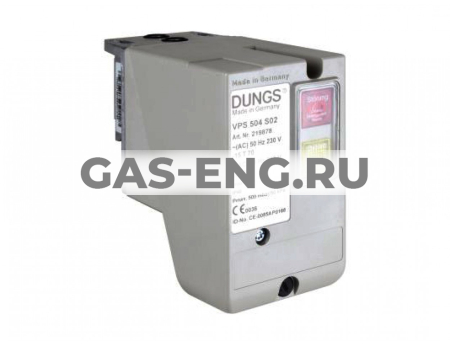

Блок проверки герметичности VPS 504 S02 – компактное устройство для тестирования двойных э/м клапанов DMV и мультиблоков DUNGS. Не требует дополнительной настройки, монтируется с помощью 4-х винтов на корпус арматуры DUNGS. Для проверки герметичности насос, входящий в состав VPS, нагнетает газ в межклапанное пространство. Если за 26 секунд удается создать давление на 20 мбар превышающее давление перед первым клапаном, то участок признается герметичным. Максимальный контролируемый объем 4 литра.
Применение
Блок проверки герметичности VPS 504 благодаря простоте установки и монтажа получил очень широкое распространение. В ходе проверки герметичности э/м клапаны остаются в закрытом положении, поэтому ресурс их арматуры не снижается. Выпускаются модификации с различными вариантами подключения, напряжения питания, степени электрозащиты. Для работы со сжиженным газом применяется специальная версия VPS 504 с насосом увеличенной мощности. С помощью специальных адаптеров VPS 504 S02 может устанавливаться на арматуру других производителей (например, двойные э/м клапаны SIEMENS VGD40), а также применять для проверки э/м клапанов MVD.
Применение блока проверки герметичности прописано в ГОСТ 21204-97. Горелки газовые промышленные п. 4.2.14:
"Автоматические и полуавтоматические горелки номинальной тепловой мощностью до 70 кВт включительно должны быть оснащены двумя автоматическими запорными топливными органами (автоматическими отсечными клапанами) класса В*, мощностью свыше 70 до 1200 кВт включительно - двумя автоматическими запорными топливными органами класса А, свыше 1200 кВт - двумя автоматическими запорными топливными органами класса А и:
а) автоматическим органом утечки газообразного топлива для соединения с атмосферой участка топливного тракта между указанными запорными органами после отключения газа на горелку и автоматическим устройством контроля герметичности"
Принцип действия
Блок проверки герметичности состоит из Н.З. э/м клапана, насоса, дифференциального датчика-реле давления и программного датчика. Контроль герметичности проводится перед пуском горелки, во время предварительной продувки или после отключения горелки (зависит от настройки горелки). В состоянии покоя клапаны V1 и V2 закрыты, э/м клапан VPS закрыт, насос выключен, давление газа в межклапанном пространстве меньше давления перед клапаном V1.
При поступлении запроса тепла срабатывает программный датчик, открывается э/м клапан VPS, насос начинает нагнетать газ в межклапанное пространство. Дифференциальный датчик-реле давления срабатывает, если давление в межклапанном пространстве превысит на 20 мбар давление на входе V1. Переключение датчика-реле давления сразу отключает насос. Время, в течение которого давление достигнет контрольного значения, зависит от объема межклапанного пространства и давления на входе. Если время проверки меньше 10 секунд, программный датчик выполняет задержку, переключает блок VPS 504 S02 в режим "герметично" через 10 секунд после начала теста и закрывает э/м клапан. В этом случае давление в межклапанном пространстве снижается до давления P1 так, как несколько секунд э/м клапан остается открытым при выключенном насосе. Если время проверки больше 10 секунд, программный датчик без задержки переключает блок VPS 504 S02 в режим "герметично" и закрывает э/м клапан. На блоке VPS загорается желтая лампочка.
Если в течение 26 секунд насосу не удается создать контрольное давление в межклапанном пространстве, программный датчик переключает блок VPS 504 S02 в аварийный режим, закрывает э/м клапан и отключает насос. На блоке VPS загорается красная лампочка.
При кратковременном отключении электропитания во время проведения теста или работы горелки производится повторный запуск теста.
