Описание

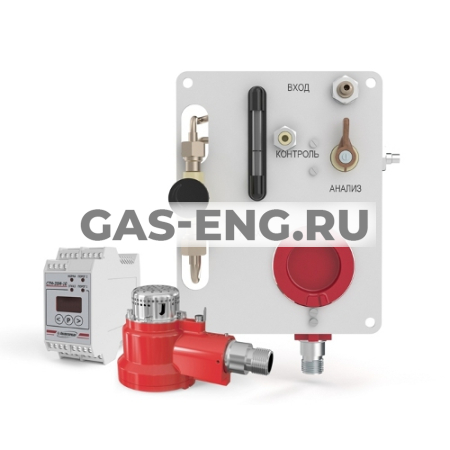

Состав сигнализатора:
- блок сигнализации и питания БСП;
- блок датчика БД (по заказу);
- выносной датчик ВД (по заказу).
Сведения об оборудовании
- контроль довзрывоопасных концентраций горючих газов, паров и их смесей в воздухе рабочей зоны
- контроль ДВК каталитических ядов (дихлорэтана и винилхлорида)
- цифровая индикация
- более 140 контролируемых веществ
- установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003
- контроль ДВК при температурах от -60 до +180 оС
- наличие сертификата Российского Морского Регистра
Технические характеристики
Характеристики | Значения | Примечание |
Диапазон измерения: % НКПР | 0 ÷ 50 | |
Диапазон показаний, % НКПР | 0 ÷ 70 | |
Стандартная установка порогов, % НКПР | 1-й 2-й 7 11 10 15 |
пороги регулируемые: при поверке метаном при поверке гексаном |
Срабатывание “сухих” контактов реле при срабатывании сигнализации: - предварительной - аварийной - неисправности |
одна группа одна группа одна группа |
40 В |
Длина линии связи БСиП с блоком датчика, м, не более: | 1 000 | с R жилы не более 10 Ом |
Напряжение питания, В: - переменное - постоянное |
220 или 24 |
в зависимости от модификации |
Степень защиты | IP20 IP54 |
БСП БД, ВД |
Габаритные размеры, мм (длина х ширина х высота): - блок сигнализации и питания БСП - блок датчика БД - выносной датчик ВД |
115х55х110 60х210х170 110х60х70 |
масса, кг, не более: 0,5 0,8 0,8 |
Таблица исполнения газоанализаторов
Обозначение | Условное наименование | Поверочный компонент | Наличие цифровой индикации на блоках |
ИБЯЛ.413216.050 | СТМ-30М-00ДЦ | метан | БСП и БД |
-02 | СТМ-30М-02ДЦВ | метан | БСП и БД |
-04 | СТМ-30М-04ПЦВ | метан | БСП и БД |
-07 | СТМ-30М-07ДЦВ | метан | БСП и БД |
-10 | СТМ-30М-10ДБ | метан | нет |
-11 | СТМ-30М-10ДЦ | метан | БСП |
-12 | СТМ-30М-10ДБГ | гексан | нет |
-13 | СТМ-30М-10ДЦГ | гексан | БСП |
-14 | СТМ-30М-10ПБ | метан | нет |
-15 | СТМ-30М-10ПЦ | метан | БСП |
-16 | СТМ-30М-10ПБГ | гексан | нет |
-17 | СТМ-30М-10ПЦГ | гексан | БСП |
-18 | СТМ-30М-10ТДЦ | метан | БСП |
-19 | СТМ-30М-10ТДЦГ | гексан | БСП |
-20 | СТМ-30М-10ТПЦ | метан | БСП |
-21 | СТМ-30М-10ТПЦГ | гексан | БСП |
-22 | СТМ-30М-10МДЦ | метан | БСП |
-23 | СТМ-30М-10МПЦ | метан | БСП |
-24 | СТМ-30М-10НДЦ | метан | БСП |
-25 | СТМ-30М-10НДЦГ | гексан | БСП |
-50 | СТМ-30М-50ДБ | метан | нет |
-51 | СТМ-30М-51ДБВ | метан | нет |
-53 | СТМ-30М-53ПБВ | метан | нет |
Область применения:
- в процессе добычи нефти и газа
- при транспортировке нефти и газа
- на объектах газо- и нефтепереработки
- на заправочных станциях
- нефтебазах и складах ГСМ
- на лакокрасочных участках
- на танкерах и других судах речного и морского транспорта
- на буровых платформах плавучих и стационарных
Отличительные особенности:
- установка на DIN-рейку типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ Р 60715-2003
- возможность контроля довзрывоопасных концентраций при температурах от -60 до +180 оС
- более 140 контролируемых веществ
- возможность контроля довзрывоопасных концентраций каталитических ядов (дихлорэтана и винилхлорида)
- возможность калибровки по гексану для контроля тяжелых фракций
- возможность создания многоканальных систем (при этом информация передается по цифровому каналу RS485, что позволяет избежать помех)
- взрывозащита типа d или I (в зависимости от модификации)
- по отдельному заказу поставляются фильтры-поглотители агрессивных веществ и каталитических ядов, а также программируемый логический контроллер «ОВЕН ПЛК-73», предназначенный для сбора данных с сигнализаторов, их обработки и хранения
