Описание

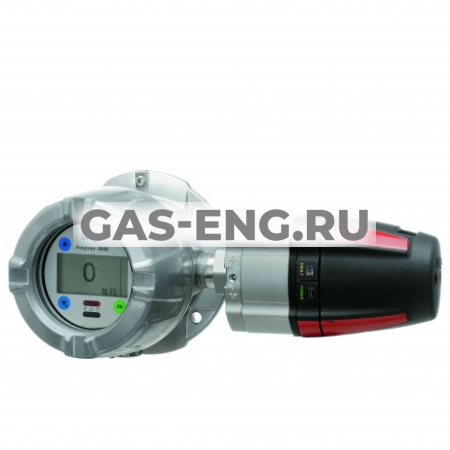

Быстрое и надежное обнаружение горючих газов и паров в воздухе: микропроцессорный датчик Polytron 8700 с новым инновационным ИК сенсором с без дрейфовой и надежной оптикой можно также интегрировать в вашу систему цифровой полевой шины, обеспечив дополнительные функции диагностики.
Технические характеристики
- ТипВзрывобезопасный 'd' или комбинированный датчик газов повышенной безопасности 'de'
- Принцип действияТемпературно-компенсированное инфракрасное поглощение, 4-лучевая технология
- Измеряемые веществаВзрывоопасные газы и пары
- Время отклика t0…90≤ 4 секунды ("стандартный отклик"); < 1 секунда ("быстрый отклик")
- Диапазон измерения0 - 100% НКПР
- Долговременный дрейф≤ ± 1 %НКПР после 12 месяцев
- ДисплейГрафический ЖК-дисплей с подсветкой
- Статусный индикатор3 светодиодных индикатора состояния (зеленый/желтый/красный)
- Выходные сигналыАналоговый 4–20 mA, HART, реле (опция)
- Параметры реле2 сигнальных реле, 1 реле неисправности, 1-полюсн. контакт на 2 направления: 5 A при 230 VAC / 30 VDC, активная нагрузка
- Электропитание10–30 В пост. тока, 3-проводной кабель
- Потребляемая мощность (рабочая)8 Вт (без реле, без выносного сенсора)
- 8,4 Вт (с реле, с выносным сенсором)
- Условия окружающей среды
- Температура–60 ... +65 °C (согласно сертификату соответствия ТР ТС и его приложениям)
- Давление700–1300 гПа
- Влажность (относительная)0–100 %, без конденсации
- Корпус датчика газовСплав алюминия, не содержащий меди, с эпоксидным покрытием или нержавеющая сталь 316L
- Корпус сенсораНержавеющая сталь 316
- Класс защиты корпусаNEMA 4X & 7, IP 65/66/67
- Кабельный вводРезьбовое отверстие под ¾" NТР кабелепровод или кабельный уплотнитель M20 (с e-Box)
- Размер (ДхШхГ, приблизительно)150 x 290 x 130 мм (без e-Box); 180 x 300 x 190 мм (с e-Box)
- Вес (без e-Box, приблизительно)3.9 кг (алюминиевый корпус); 5.7 кг (корпус из 316 нерж. стали)
- Вес (с e-Box, приблизительно)5.2 кг (алюминиевый корпус); 7.1 кг (корпус из 316 нерж. стали)
- Маркировка взрывозащиты (Таможенный союз)1 Ex d IIC T6/T4 X, -60°C ≤ Ta ≤ +80°C
- 1 Ex de IIC T6/T4 X, -60°C ≤ Ta ≤ +80°C
- Спецификацию заказа см. в кратком описании или руководстве по эксплуатации.
