Описание

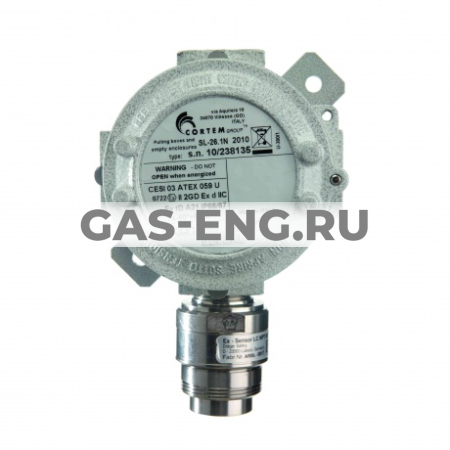

Датчики газов Dräger Polytron SE Ex LC ... DD предназначены для непрерывного контроля концентрации горючих газов и паров в окружающем воздухе. Измерение основано на принципе теплоты термокаталитического сгорания; химическая реакция происходит на термокаталитическом элементе (так называемом пеллисторе) внутри сенсора.
Технические характеристики
- ТипДатчик газов с термокаталитическим сенсором
- Измеряемые веществаВзрывоопасные газы и пары (см. краткое описание)
- Принцип измеренияТермокаталитический
- Диапазон измерения0–10 % НКПР
- Время отклика t0…90 (при 25°C)≤ 20 с (метан)
- Дисплей и конпки управленияНет
- Выходной сигнал (ток сенсора)Постоянный ток 276 мА от соответствующего контроллера
- Проводка (кабель), максимальная длинаЭкранированный 3-жильный кабель, поперечное сечение жил 0.5 ... 1.5 мм2
- Внешний диаметр 7 ... 12 мм – исключение: датчик газов Polytron SE Ex LC NPT1 DD (резьба кабелепровода)
- Потребляемая мощностьПриблизительно 1 Вт
- Условия окружающей среды
- Температура– 40 ... + 85 °C (модификации SE Ex PR M1/2 DD)
- – 40 ... + 60 °C (модификация SE Ex PR NPT1 DD)
- Давление800 ... 1100 гПа
- Влажность5 ... 95 %, без конденсации
- Материал корпуса датчикаполиэстер, армированный стекловолокном (GRP) - модификация SE Ex PR M1/2/3 DD
- алюминий - модификация SE Ex PR NPT1 DD
- Класс защиты корпуса
- Кабельный вводМ 20 x 1.5 – исключение: датчик газов SE Ex PR NPT1 DD (поставляется без кабельного уплотнителя)
- Размеры (Ш x В x Д)стандартный корпус малого размера 80 x 130 x 56 мм (модификация SE Ex PR M1 DD)
- большой стеклопласт. пластмассовый корпус 147 x 154 x 75 мм (модификация SE Ex PR M3 DD)
- огнестойкий металлический корпус 101 x 142 x 75 мм (модификация SE Ex PR NPT1 DD)
- Вес (включая сенсор)0,6 кг (SE Ex PR M1 DD); 0,7 кг (SE Ex PR M2 DD); 1,3 кг (SE Ex PR M3 DD); 0,8 (SE Ex PR NPT1 DD)
- Маркировка взрывозащиты (Таможенный союз)1ExdeIICT4 X
- Спецификацию заказа см. в кратком описании или руководстве по эксплуатации.
