Сведения об оборудовании
- измернение массовой концентрации растворенного кислорода в водной среде
- контроль водно-химического режима котлоагрегатов
- температура окружающей среды от +5 до +50 оС
- предназначен для использования в невзрывоопасных зонах
- степень защиты - IP 54
- цифровой сигнал - RS232/RS485
Область применения:
контроль водно-химического режима котлоагрегатов на предприятиях электро- и теплоэнергетики (ТЭЦ, ГРЭС, котельных) и в др. отраслях промышленности.
Конструктивный состав:

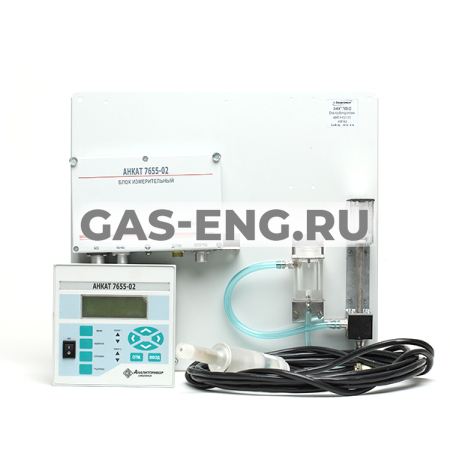

1. АНКАТ 7655-02 – из блока обработки сигнала (БОС), блока измерительного (БИ) и датчика
2. АНКАТ 7655-03 – из блока измерительного (БИ) и датчика
АНКАТ-7655-02 обеспечивает:
- индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 0,1 мкг/дм3 и температуры анализируемой водной среды;
- выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде;
- включение сигнализации “ПЕРЕГРЕВ” при превышении температуры анализируемой среды +50 оС;
- вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ по каналу связи RS232/RS485 (протокол MODBUS RTU);
- включение непрерывной световой сигнализации красного цвета “ПОРОГ 1” (”ПОРОГ 2") при превышении и понижении массовой концентрации растворенного кислорода установленного порогового значения “ПОРОГ 1” (”ПОРОГ 2”) и одновременную коммутацию двух внешних цепей группой переключаемых “сухих” контактов реле.
АНКАТ-7655-03 обеспечивает:
- выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде;
- вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ и внешнее устройство по каналу связи RS485 (протокол MODBUS RTU);
- градуировку по поверочным газовым смесям и установку пороговых значений “ПОРОГ 1” и “ПОРОГ 2” по командам, передаваемым ПЭВМ или внешним устройством по интерфейсу RS485;
- работу совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042.
Технические характеристики
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерения, мкг/дм 3 |
0 – 10000 |
диапазон показаний 0 – 20000 |
|
Основная абсолютная погрешность, мкг/дм 3 |
± (3+0,04хАвх) |
Авх – значение массовой доли концентрации растворенного кислорода на входе анализатора |
|
Время установления показаний, мин., не более |
2 |
при температуре анализируемой среды (20±2) о С |
|
Унифицированный выходной токовый сигнал, мА |
4 – 20 |
гальванически развязанный от цепи питания |
|
Допустимое содержание примесей, мг/дм 3 - железа - меди - гидразина - борной кислоты - гидроксида калия - аммиака - фенола - рН - взвешанных частиц, мг/м 3 |
1 0,02 0,2 12000 16 60 0,2 от 4 до 12 до 250 |
диаметром не более 250 мкм |
|
Температура окружающей среды, о С |
от +5 до +50 |
|
|
Степень защиты от внешних воздействий: - блок измерительный (БИ) - датчик |
IP54 IP54 |
IPX8 – для погружной части |
|
Параметры анализируемой среды: - температура, о С, - расход, дм 3 /мин - давление, к Па, не более |
от 0 до + 50 от 0,3 до 0,6 1 |
|
|
Цифровой сигнал |
RS485 |
протокол MODBUS RTU |
|
Срабатывание «сухих» контактов реле при срабатывании световой сигнализации (на БПС-21М): «ПОРОГ 1» «ПОРОГ 2» |
одна группа одна группа |
250 В; 2,0 А 250 В; 2,0 А |
|
Напряжение питания, В |
от 10 до 36 |
напряжение постоянного тока |
|
Потребляемая мощность, Вт |
5 |
|
|
Количество каналов измерения при использовании анализатора в комплекте с БПС-21М |
1; 2; 4; 7; 8; 11; 12 |
|
|
Габариты, мм., не более - блок измерительный (БИ) - датчик |
длинаХширинаХвысота 190х43х130 170хØ36 |
масса, кг 0,4 0,3 |
|
Работы без корректировки показаний, дней, не менее |
90 |
|
|
Срок службы, лет, не менее - для анализатора - для датчика |
10 10 |
обслуживаемый |
