Тип прибора - стационарный
Метод измерения - электрохимический
Режим работы - непрерывный
Режим измерения - циклический
Область применения
- газораспределительные станции с газопроводами высокого и среднего давления согласно СНиП 42-01-2002
- газораспределительные организации
Отличительные особенности

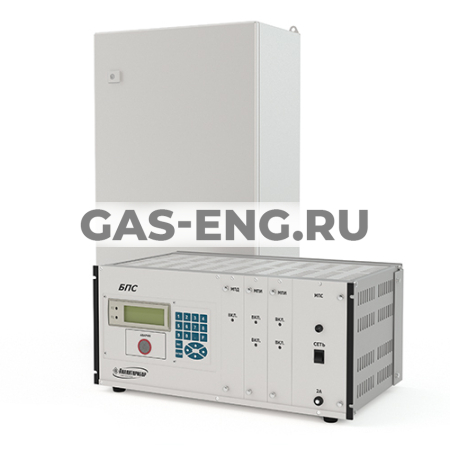

- газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП)
- в блоке отбора пробы устанавливается датчик (БД), территориально БПС размещается вне взрывоопасной зоны, БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4
- измеряет степень одоризации в реальном времени, выдает информацию оператору
- возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания)
- наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора
- наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера
Технические характеристики Анкат-7670
| Характеристики | Значения | Примечание |
| Диапазон измерения массовой концентрации меркаптанов (R-SH), мг/м 3 | 0 - 80 | Этилмеркаптан (C 2 H 5 SH) |
| Диапазон показаний массовой концентрации серы меркаптановой, мг/м 3 | 0 - 40 | |
| Диапазон значений порогов, мг/м 3 | от 10 до 70 | стандартная установка |
| порог 1 - 10 мг/м 3 | ||
| порог 2 - 40 мг/м 3 | ||
| Предел допускаемой основной абсолютной погрешности, мг/м 3 | ± 2 | На участке 0 - 10 |
| ± (2+0,2х(С ВХ -10)) | На участке 10 - 80 | |
| Время прогрева, мин, не более | 60 | |
| Напряжение питания, В | 220 | только для АНКАТ-7670-РП |
| основное | 24 | |
| резервное | ||
| Потребляемая мощность, ВА | 60 | |
| Температура окружающей среды, ° С | от +5 до +40 | |
| БПС | от -45 до +40 | |
| БОП | ||
| Максимальное расстояние от БОП до БПС, м | 150 | |
| Выходные характеристики: | 4 - 20 | пороги, отказ, откл. питания |
| Токовый выход | RS232, RS485 | |
| Цифровой выход | 220В, 2,5А | |
| "сухие" контакты реле | ||
| Габаритные размеры, мм | 480х290х220 | Масса, кг |
| БПС | 250х400х670 | 8 |
| БОП | 25 | |
| Срок службы, лет, не менее | 10 | |
| Для газоанализатора | 3 | |
| Для ЭХЯ |
Газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4.
Маркировка газоанализатора по степени взрывозащиты:
- для БПС - [Exib]IIB
- для БОП - 1ExibdIIBT4 X
Степень защиты от попадания внутрь твердых тел и воды:
- для БПС - IР20
- для БОП - IР54
Достоинства
- измерение степени одоризации в реальном времени, выдача информации оператору
- наличие режима самотестирования с выдачей сигнала "отказ" и сообщения по RS485
- регулировка цикла измерения от 20 до 120 мин
- возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания)
- наличие 2-х порогов сигнализации (световая и звуковая)
- наличие сухих контактов реле по кажлому из порогов
- наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора
- наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера
- возможность калибровки датчика без демонтажа газоанализатора
- межкалибровочный интервал 6 месяцев.
Комплект поставки
Газоанализатор АНКАТ-7670, индикатор расхода ИБЯЛ.418622.001, выносной блок управления и индикации ИБЯЛ.421252.001-01, соединитель ИБЯЛ.302317.028 для подключения к штуцеру "вход газа", дискета с программным обеспечением, комплект ЗИП, эксплуатационная документация.
По отдельному заказу поставляется: Электрохимическая ячейка ИБЯЛ.418425.035-56, генератор газовых смесей ГДП-102, источник микропотока С2Н5SН, баллоны с азотом.
Рекомендации по монтажу
Рекомендации по монтажу газоанализаторов АНКАТ-7670 на ГРС и газораспределительных предприятиях.
Монтаж должен вестись в соответствии со схемой соединения рис. 1 и соответствовать следующим требованиям:
- БПС (блок питания и сигнализации) должен устанавливаться за пределами взрывоопасной зоны;
- БОП (блок отбора пробы) может устанавливаться во взрывоопасных зонах помещений и открытых пространствах, в соответствии с маркировкой взрывозащиты. Для дополнительной защиты БОП от атмосферных осадков рекомендуется устанавливать защитный козырек с размерами 350х500 (мм);
- подключение БОП к БПС осуществляется согласно схемы соединений, приведенной на рис. 2 (длина кабеля не более 150 м; сопротивление токопроводящих жил, не более - 3 Ом на жилу; индуктивность - 0,15 мГн; емкость - 0,04 мкФ). БОП необходимо заземлить при помощи болта заземления. Заземление БПС осуществляется через трехпроводную сетевую вилку;
- отбор пробы из газопровода производится в соответствии с ГОСТ 18917-82 через соединитель ИБЯЛ.302317.028 рис. 3, поставляемый в комплекте ЗИП и подключаемый к штуцеру «вход газа» на БОП. Длина соединителя 744 (мм), диаметр трубки выполненный в форме спираль 6 (мм). Трубка заканчивается накидными гайками с резьбой М16х1,5(мм). Отбор пробы должен осуществляться из верхней части газопровода, в целях исключения попадания в газовый тракт конденсата. Место отбора пробы должно выбираться максимально возможно удаленным от точки ввода в газопровод одоранта.
- Не допускается производить отбор пробы из тупиковых участков газопровода и участков со значительным понижением расхода газа!
- сброс газо-воздушной смеси из газоанализатора производится через металлическую трубу подключенную к штуцеру с наружной резьбой М16х1,5(мм) «Сброс» на БОП. Диаметр прохода металлической трубы может быть от 10 до 15 (мм), например труба 15х2,8 (мм) ГОСТ 3262-75 с поперечным срезом выходного конца и загибом его вниз. Труба должна быть поднята на высоту не менее двух метров. Общая длина линии сброса газо-воздушной смеси не должна превышать 6 метров.
- - отбор атмосферного воздуха для продувки БОП должен производиться из зоны с минимально возможным содержанием одоранта. Длина линии отбора не должна превышать 4 метра. Внутренний диаметр линии отбора пробы должен быть не менее 6 (мм). Линия отбора может подключаться к штуцеру «Вход воздуха» трубкой ПВХ.
