Стационарный газосигнализатор паров метилдиэтаноламина в воздухе. Предназначен для непрерывного измерения массовой концентрации метилдиэтаноламина C5H13NO2 в воздухе рабочей зоны и сигнализации о превышении установленного значения массовой концентрации метилдиэтаноламина.
Принцип измерений газосигнализаторов паров метилдиэтаноламина в воздухе «АКОНИТ – МДЭА» (далее - газосигнализаторы) – ионизационный, заключающийся в изменении подвижности ионов, образующихся между электродами за счет облучения анализируемой среды бета-частицами, излучаемыми закрытым радионуклидным источником на основе 63Ni.
При появлении в анализируемом воздухе молекул МДЭА происходит их ионизация первичными ионами воздуха. Более тяжелые ионы имеют меньшую подвижность, что приводит к снижению той части ионного тока, которая формируется положительными ионами.
Степень снижения тока является аналитическим сигналом. Источник бета-частиц является закрытым источником, имеет активность менее 1 МЗА (минимальная значимая активность) и не категорируется по потенциальной радиационной опасности.

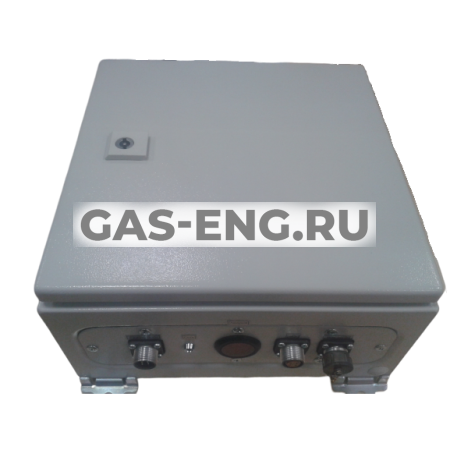

Газосигнализаторы являются стационарными одноблочными приборами непрерывного действия. Конструктивно газосигнализаторы выполнены в металлическом пылевлагозащищенном корпусе, в котором располагаются:
- камера с принудительной прокачкой анализируемой среды и установленным ионизационным детектором;
- сетчатый сменный входной и выходной фильтры;
- контроллер;
- блок питания;
- автомат включения питания;
- тумблер и световой индикатор включения побудителя расхода;
- исполнительные реле – 2 шт.
На нижней поверхности корпуса газосигнализатора установлены: разъемы для подключения питания 220 В переменного тока и 24В постоянного тока, разъем для подключения внешних информационных систем (дискретные сигналы, Ethernet) и внешних исполнительных устройств, звуковой излучатель.
На боковой поверхности газосигнализатора установлены светодиод включения питания и контроля работоспособности, мощный красный светодиод световой сигнализации превышения порогов, кнопка квитирования звука. Отбор пробы – принудительный, за счёт встроенного побудителя расхода.
Технические характеристики
| Наименование характеристики | Значение |
| Сигнализируемая массовая концентрация метилэтаноламина: | 5 мг/м3 |
| (1ПДК р.з.) | |
| Габаритные размеры газосигнализатора, мм, не более: | 360 |
| - ширина | 360 |
| - длина | 170 |
| - высота | |
| Масса газосигнализатора, кг, не более | 12 |
| Электрическое питание газосигнализаторов осуществляется: | от 180 до 242 |
| - переменным током частотой (50 ± 1) Гц напряжением, В | от 18 до 24 |
| - постоянным током напряжением, В | |
| Электрическая мощность, потребляемая газосигнализатором, Вт, не более | 30 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20 000 |
| Рабочие условия эксплуатации | от +5 до +45 |
| - диапазон температуры окружающей и анализируемой сред, °С | от 10 до 90 |
| - диапазон относительной влажности окружающей среды, % | от 650 до 790 |
| - диапазон атмосферного давления, мм рт.ст. | |
| Степень защиты оболочки корпуса газосигнализатора по ГОСТ 14254-2015 | IP54 |
