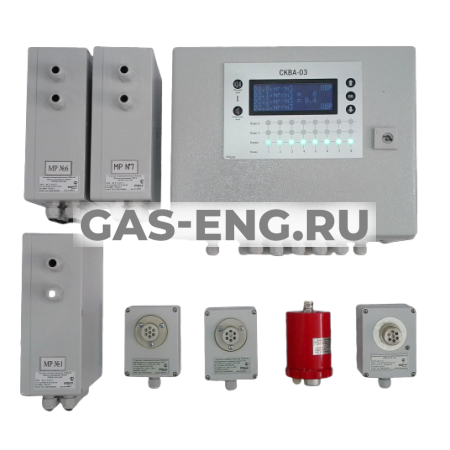

Система СКВА-03 представляет собой стационарный, многоблочный газоанализатор/газосигнализатор непрерывного действия и предназначена для измерения концентрации токсичных газов и горючих веществ в воздухе во взрывобезопасных и взрывоопасных зонах.
СКВА-03 предназначена для измерения концентрации токсичных газов и горючих веществ в воздухе во взрывобезопасных и взрывоопасных зонах, архивирования полученных результатов, сигнализации (световой и звуковой) о достижении заданных уровней концентраций, формирования и выдачи сигналов управления внешними устройствами по событиям перехода измеренных концентраций через заданные уровни. Система поддерживает обмен информацией с удаленным терминалом по интерфейсам RS-485 Modbus RTU и по сети Ethernet (через преобразователь интерфейсов).
Область применения газоаналитического комплекса определена требованиями, изложенными в нормативных документах, касающихся оборудования, средств измерений, контроля, управления, автоматизации и противоаварийной защиты (ПАЗ) промышленных предприятий. Применение системы в общепромышленном исполнении допускается только для взрывобезопасных помещений и наружных площадок. Применение системы во взрывозащищенном исполнении допускается только для взрывоопасных зон категории 1 и 2 в соответствии с маркировкой взрывозащиты.
Технические характеристики
Система состоит из набора блоков и модулей, разделенных по функциональному признаку на следующие группы:
- Преобразователи измерительные (ИП);
- Устройства управления, сбора и обработки информации.
Метрологические характеристики системы определяются измерительными преобразователями, входящими в систему.
Максимальное количество ИП, подключаемых к одной системе – 32.
Максимальное количество зон, контролируемых одной системой -8.
Максимальное количество установленных в одной системе реле -16.
Максимальное количество систем, подключаемых к одному внешнему контроллеру по протоколу Modbus RTU -16.
Сравнение систем СКВА-01 и СКВА-03
| Характеристика | СКВА-01 | СКВА-03 |
| Количество подключаемых датчиков к одной системе без дополнительных блоков питания | 32 | 32 |
| Максимальное количество подключаемых датчиков | Практически не ограничено | 32 |
| Количество одновременно контролируемых одной системой типов газов | Практически не ограничено | 4 |
| Количество программируемых реле | Практически не ограничено, кратность- 8 | До 16, кратность -4 |
| Количество независимых систем, подключаемых в сеть | До 32 | До 16 |
| Внешние интерфейсы | RS 485, Ethernet | RS 485, (Ethernet c дополнительной платой преобразователя). |
| Интерфейс пользователя | ||
| ЖКИ дисплей и светозвуковая сигнализация | Есть | Есть на 8 зон контроля |
| ЖКИ сенсорная панель | Есть | Нет |
| Наличие архива срабатываний | 300 записей | 300 записей |
| Сервисные кнопки | ||
| Квитирование звука | Есть | Есть |
| Проверка сигнализации | Есть | Есть |
| Блокировка | Есть | Нет |
| Программирование системы | Требуется обученный квалифицированный персонал и специализированное ПО | Достаточно инженерного образования и прочтения инструкции. ПО интуитивно понятно и не требует специальных знаний. |
| Наличие средств проверки работоспособности системы и алгоритма работы без газовых смесей | Нет | Есть |
