Устройство

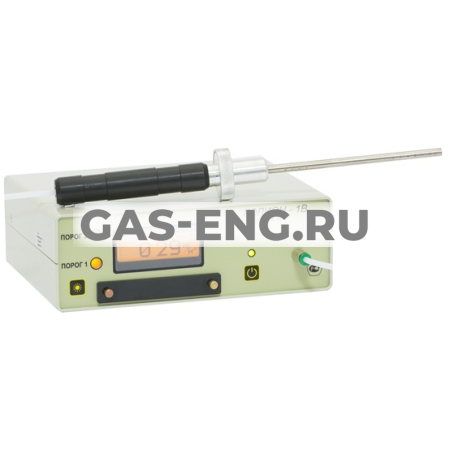

Газоанализаторы имеют взрывозащищенное исполнение с маркировкой взрывозащиты 1Ex ib IIB T4 Gb Х. Анализируемый воздух непрерывно прокачивается через фотоионизационный детектор (ФИД) с помощью встроенного компрессора. Значение концентрации в мг/м3 представляется в цифровом виде на жидкокристаллическом индикаторе. Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, металлический наконечник, удлинитель пробоотборника, длина которого может достигать 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м. Прибор оснащен сигнальным устройством, обеспечивающим звуковую и световую сигнализацию при превышении измеряемой концентрацией установленного порога. Степень защиты от пыли и влаги газоанализатора - IP40.
Для увеличения степени защиты газоанализатора от внешних воздействий используется защитная оболочка, выполненная из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение газоанализаторов.В рабочем положении и при зарядке газоанализатор находится внутри оболочки. Забор газа осуществляется через гермо-узел. Разъем зарядки газоанализатора и штуцер сброс газа также защищены от проникновения влаги и пыли с помощью гермо-узлов. Защитная оболочка используется в комплекте с сумкой-укладкой. Степень защиты от пыли и влаги газоанализатора в защитной оболочке – IP67.
Технические характеристики
| Принцип измерения | Фотоионизационный |
| Отбор пробы | Принудительный |
| Диапазон измерения, мг/м 3 | 0-500 |
| Основная погрешность, % приведенная относительная | ±15 0 - 10 мг/м 3 10 - 500 мг/м 3 |
| Сигнализация | Световая и звуковая |
| Габаритные размеры, мм | 65 х 205 х 180 |
| Масса, кг | 1,3 |
| Питание | NiMH аккумуляторы |
| Время работы от аккумуляторов, ч | Не менее 8 |
| Длина пробоотборной трубки, м | От 1 до 10 по отдельному заказу |
| Рабочие условия эксплуатации: температура, °С относительная влажность, % | от минус 30* до 45 От 10 до 90 (неконденсируемая) |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb Х |
| Межповерочный интервал, мес | 12 |
| Гарантийный срок, мес | 18 |
* при температурах от минус 30 до минус 55 °С используется теплогенератор
Комплект поставки
| Наименование | Количество, шт. |
| Стандартный комплект поставки | |
| Блок измерительный (БИ) | 1 |
| Пробоотборник* | 1 |
| Трубка соединительная | 1 |
| Фильтр противопылевой | 2 |
| Зарядное устройство | 1 |
| Сумка-укладка | 1 |
| Фильтр-поглотитель | 1 |
| Заглушка | 1 |
| Втулка силиконовая | 1 |
| Наклейка КОНТРОЛЬ ДОСТУПА | 10 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Поставляется по отдельному заказу | |
| Ротаметр (индикатор расхода) | |
| Удлинитель пробоотборника | |
| Устройство для защиты детектора | |
