Устройство

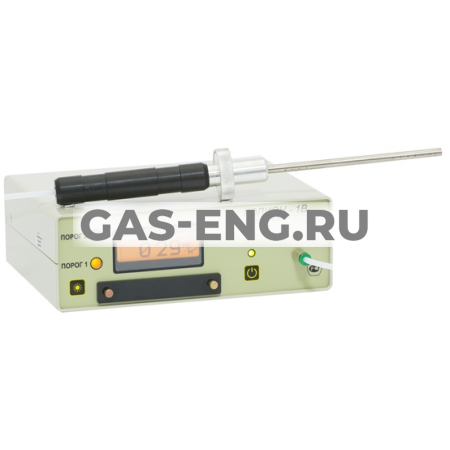

В газоанализаторах установлены три детектора: фотоионизационный (ФИД), термокаталитический (ТКД) и электрохимический (ЭХД О2). Газоанализаторы выпускаются во взрывозащищенном исполнении с маркировкой взрывозащиты 1Ex db ib IIB T4 Gb Х.
Анализируемый воздух прокачивается через детекторы с помощью встроенного компрессора. Текущие значения измеряемых концентраций в мг/м3 (ФИД), %об. (ЭХД О2) и %об. или % НКПР (ТКД) представляются в цифровом виде на двухстрочном жидкокристаллическом индикаторе. Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, изготовленный из фторопластовой трубки, металлический наконечник, удлинитель пробоотборника,изготовленный из фторопластовой трубки длиной до 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м. В приборе имеется звуковая и световая сигнализация о превышении измеряемыми концентрациями установленных порогов. Степень защиты от пыли и влаги газоанализатора - IP40.
Для увеличения степени защиты газоанализатора от внешних воздействий используется защитная оболочка, выполненная из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение газоанализаторов.В рабочем положении и при зарядке газоанализатор находится внутри оболочки. Забор газа осуществляется через гермо-узел. Разъем зарядки газоанализатора и штуцер сброс газа также защищены от проникновения влаги и пыли с помощью гермо-узлов. Защитная оболочка используется в комплекте с сумкой-укладкой. Степень защиты от пыли и влаги газоанализатора в защитной оболочке – IP67.
Градуировка ФИД
ФИД градуируется по одному компоненту (смеси компонентов) – аммиаку, бензину, бензолу, толуолу или другим по согласованию с предприятием изготовителем, концентрация этого компонента определяется непосредственно по показаниям газоанализатора. Концентрация других рассчитывается по показаниям газоанализатора с помощью пересчетных коэффициентов, которые определяются экспериментально с использованием соответствующих ПГС. Значения пересчетных коэффициентов приведены в Руководстве по эксплуатации.
Технические характеристики
| Принцип измерения | Фотоионизационный, термокаталитический, электрохимический | ||
| Отбор пробы | Принудительный | ||
| Диапазон измерения, мг/м 3 ФИД ТКД (метан, др. углеводороды) ЭХД О 2 | 0 - 2000 (0 - 500 при градуировке по пропану) 0 - 50 % НКПР 0 – 30 %об. | ||
| Основная погрешность, % приведенная относительная | ФИД | ТКД | ЭХД O2 |
| ±20 0 - 50 мг/м 3 50 -2000 мг/м 3 | ±10 0 - 50 % НКПР | ±3,5 0 -30%об. | |
| Сигнализация | Световая и звуковая | ||
| Габаритные размеры, мм | 65 х 205 х 180 | ||
| Масса, кг | 1,5 | ||
| Питание | NiMH аккумуляторы | ||
| Время работы от аккумуляторов, ч | Не менее 8 | ||
| Длина пробоотборной трубки, м | От 1 до 10 по отдельному заказу | ||
| Рабочие условия эксплуатации: температура, °С относительная влажность,% | От минус 30* до 45 От 30 до 90 (неконденсируемая) | ||
| Маркировка взрывозащиты | 1Ex db ib IIB T4 Gb Х | ||
| Межповерочный интервал, мес | 12 | ||
| Гарантийный срок, мес | 18 | ||
* при температурах от минус 30 до минус 55 °С используется теплогенератор
Комплект поставки
| Наименование | Количество, шт. |
| Стандартный комплект поставки | |
| Блок измерительный (БИ) | 1 |
| Пробоотборник | 1 |
| Трубка соединительная | 1 |
| Фильтр противопылевой | 2 |
| Зарядное устройство | 1 |
| Сумка-укладка | 1 |
| Фильтр-поглотитель | 1 |
| Заглушка | 1 |
| Втулка силиконовая | 1 |
| Наклейка КОНТРОЛЬ ДОСТУПА | 10 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Поставляется по отдельному заказу | |
| Ротаметр (индикатор расхода) | |
| Удлинитель пробоотборника | |
| Устройство для защиты детектора | |
