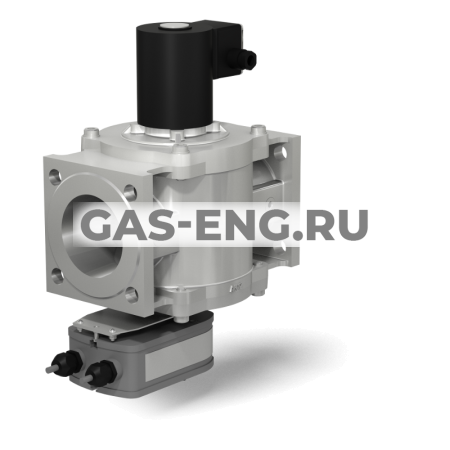

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с позиционным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на элек-
тромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки
при ослабленном креплении хомута электропривода к валу заслонки);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью механического упора на электроприводе).
При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”.
Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ
Частота включений, 1/час. не более: 20
Напряжение питания электромагнитной катушки: 220 В, 110 В, 24 В (50 Гц); 24 В (пост. тока).
Степень защиты клапана: IP65
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты электропривода: IP54
Потребляемая мощность электропривода: не более 5 Вт
Угол поворота регулятора: 90°
Климатическое исполнение: У3.1 (-30...+40°С)
Полный ресурс включений, не менее: 300 000
Монтажное положение:
- для DN 40, 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
- для DN 65, 80 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназанченных для установки на вертикальных участках трубопровода.
Модификации
Клапаны фланцевые с электроприводом регулятора расхода
(позиционное регулирование, привод LF230-S - с пружиной возврата)
______________________________________________________________________________________________
Клапаны фланцевые с электроприводом регулятора расхода
(позиционное регулирование, привод GMA321.1E - с пружиной возврата)
Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 50 (2 дюйма), фланцевого исполнения, на рабочее давление 0,1 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод LF230-S (наличие пружины возврата), вид климатического исполнения У3.1:
Клапан ВН2М-1КПОЗ. фл., электропривод LF230-S, 220 В, 50 Гц, У3.1
Пример обозначения электромагнитного двухпозиционного клапана с электромеханическим регулятором расхода (позиционное регулирование) номинальным диаметром DN 80 (3 дюйма), на рабочее давление 0,05 МПа, напряжение питания катушки клапана 220 В, 50 Гц; привод GMA321.1E (наличие пружины возврата), вид климатического исполнения У3.1:
Клапан ВН3М-0,5КПОЗ., электропривод GMA321.1E, 220 В, 50 Гц, У3.1 Под заказ
