Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-45...+40 ОС);
УХЛ2 (-60...+40 ОС);
УХЛ1 (-60...+40 ОС) - только для взрывозащищенного исполнения.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 300 срабатываний.
Полный ресурс, не менее: 500 000 включений.
Тип датчика: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В постоянного тока
Монтажное положение: на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.
В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.

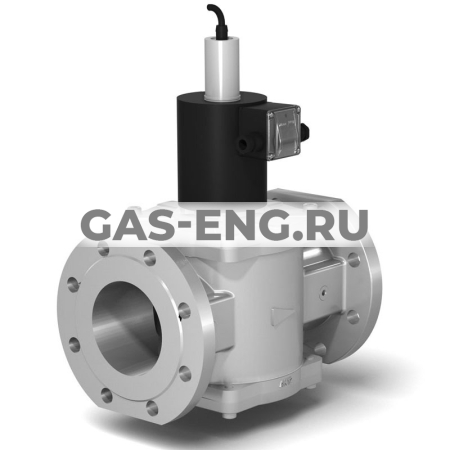

Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 65 (21/2 дюйма), на рабочее давление 0,1 МПа, с ручным регулятором расхода и датчиком положения, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:
Клапан ВН21/2Н-1КП (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.
В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН21/2Н-1КПЕ.
Модификации
|
Наимено- вание клапана |
Испол- нение |
DN |
Диапазон присоедин. давления, МПа |
Размеры, мм | n |
Потребл. мощность, Вт, не более** |
Масса, кг |
Коэффи- циент сопротив- ления |
||||||
| L | B | DK | H | A | D | d | ||||||||
| ВН21/2Н-0,5КП |
С присо- едини- тельными фланцами PN 16 |
65 | 0...0,05 | 260 | 185 | 80 | 345 | 86 | 145 | 18 | 4 | 40 / 20 | 9,0 (9,3)* | 9,4 |
| ВН21/2Н-1КП | 0...0,1 | 360 | 55 / 27,5 | 9,5 (9,8)* | ||||||||||
| ВН21/2Н-3КП | 0...0,3 | 375 | 65 / 32,5 | 9,8 (10,1)* | ||||||||||
| ВН3Н-0,5КП | 80 | 0...0,05 | 290 | 200 | 374 | 94 | 160 | 8 | 55 / 27,5 | 10,6 (10,9)* | 9,3 | |||
| ВН3Н-1КП | 0...0,1 | 389 | 65 / 32,5 | 11,0 (11,3)* | ||||||||||
| ВН3Н-3КП | 0...0,3 |
100 |
394 |
90 / 45 |
13,3 (13,6)* | |||||||||
| ВН4Н-0,5КП | 100 | 0...0,05 | 314 | 220 | 80 | 400 | 107 | 180 | 55 / 27,5 | 12,6 (12,9)* | 10,9 | |||
| ВН4Н-1КП | 0...0,1 | 415 | 65 / 32,5 | 12,9 (13,2)* | ||||||||||
| ВН4Н-3КП | 0...0,3 | 100 | 420 | 90 / 45 | 15,2 (15,5)* | |||||||||
