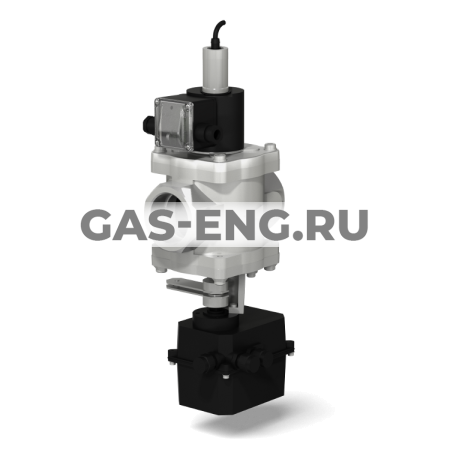

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
-“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 40
Напряжение питания: электромагнитной катушки: 220В, 110В, 24В (50 Гц); 24В (пост.тока).
Степень защиты клапана: IP65
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68
Напряжение питания датчика положения: 10...30 В пост. тока
Степень защиты электропривода: IP54
Потребляемая мощность электропривода: не более 1 Вт
Угол поворота регулятора: 90°
Климатическое исполнение: У3.1 (-30...+40 ОС);
Полный ресурс включений, не менее: 500 000.
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
