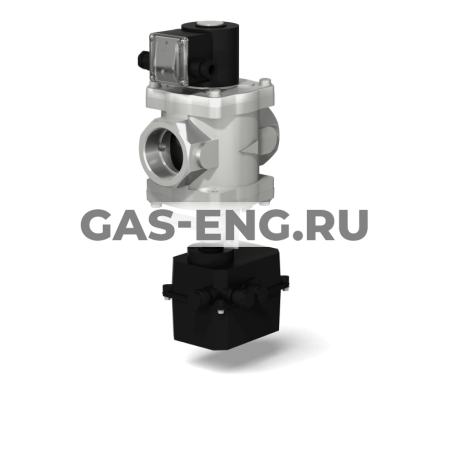

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.
Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
-“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 40
Напряжение питания: электромагнитной катушки: 220В, 110В, 24В (50 Гц); 24В (пост.тока).
Степень защиты клапана: IP65.
Степень защиты электропривода: IP54
Потребляемая мощность электропривода: не более 1 Вт
Угол поворота регулятора: 90°
Климатическое исполнение: У3.1 (-30...+40 ОС);
Полный ресурс включений, не менее: 500 000.
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
Модификации
|
Наименование клапана |
DN |
Диапазон присоединительного давления, МПа |
DK |
Потребляемая мощность, Вт, |
Масса, кг |
Коэффициент сопротивления |
| ВН11/2M-1К |
40 |
0...0,1 |
65 |
25 / 12,5 |
5,4 |
11,1 |
| ВН11/2M-2К |
0...0,2 |
80 |
6 | |||
| ВН11/2M-3К |
0...0,3 |
35 / 17,5 |
6,1 | |||
| ВН2M-1К |
50 |
0...0,1 |
65 |
25 / 12,5 |
5,9 |
14,8 |
| ВН2M-2К |
0...0,2 |
80 |
6,5 | |||
| ВН2M-3К |
0...0,3 |
35 / 17,5 |
6,6 |
* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
