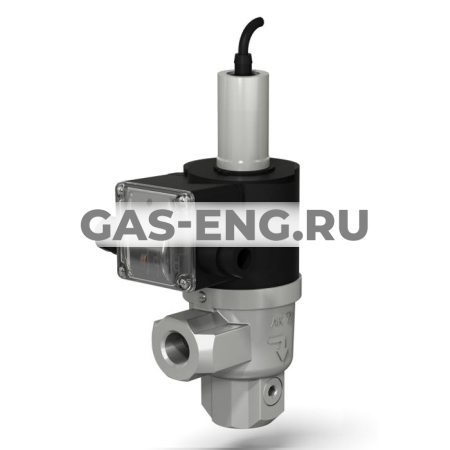

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-45...+40 ОС);
УХЛ2 (-60...+40 ОС);
УХЛ1 (-60...+40 ОС) - только для взрывозащищенного исполнения.
Потребляемая мощность электромагнитной катушки в нагертом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт.
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Частота включений, 1/час, не более: 1000 срабатываний.
Полный ресурс, не менее: 1 000 000 включений.
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана).
Cтепень защиты датчика положения - IP68.
Напряжение питания датчика положения: 10...30 В постоянного тока.
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1/2Н-6 УПЕ.
Модификации
|
Наименование клапана |
DN |
Диапазон присоединит. давления, МПа |
G, дюйм |
Размеры, мм |
Масса, кг |
Коэффи- циент сопро- тивления |
|||||
| L | L1 |
B | DK |
H | A |
||||||
| ВН1/2Н-6 УП | 15 | 0...0,6 | 1/2 | 91 | 16 | 68 |
65 (80)* |
254 | 56 |
2,4 (3,6)* |
3,8 |
| ВН3/4Н-6 УП | 20 | 3/4 | 4,9 | ||||||||
| ВН1Н-6 УП | 25 | 1 | 99 | 18 | 78 | 259 | 58 |
2,6 (3,8)* |
5,6 | ||
* Для взрывозащищенного исполнения клапана;
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
