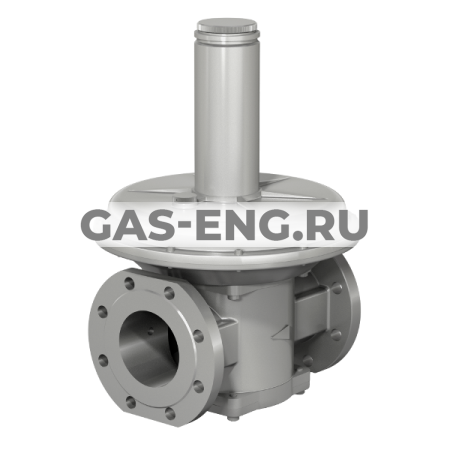

При заказе регуляторов-стабилизаторов с присоединительными фланцами PN16 обязательно необходимо указывать в заявке: «с присоединительными фланцами PN16».
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Системы газораспределения и газопотребления, газовые рампы горелочных устройств, газомоторные установки и газопоршневые электростанции.
УСЛОВИЯ ПРИМЕНЕНИЯ:
Регуляторы нулевого давления при наличии избыточного давления на входе регулятора и вакуумметрического давления на выходе - регулятор находится в открытом состоянии. При достижении выходного давления нулевого значения (потребление газа отсутствует) регулятор закрывается.
Регулятор соотношения газ-воздух управляется давлением из воздушной линии. Он регулирует выходное давление газа за регулятором в соотношении 1:1 к управляющему давлению воздуха. Тепловая мощность горелки изменяется с помощью исполнительного механизма, установленного на воздушной линии. Изменение давления в горелке оказывает одинаковое воздействие на расход газа и воздуха, так что газовоздушная смесь не изменяется. Регулирующая пружина позволяет увеличить диапазон соотношения до величины 1:10.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-40...+60 °C).
МАКСИМАЛЬНОЕ ДАВЛЕНИЕНА ВХОДЕ:
- Для регуляторов нулевого давления: 0,5 бар (500 мбар);
- Для регуляторов соотношения газ-воздух: 0,2 бар (200 мбар).
ДИАПАЗОН ДАВЛЕНИЙ НА ВЫХОДЕ:
- Для регуляторов нулевого давления: (-3...+5) мбар;
- Для регуляторов соотношения газ-воздух: (-10...+200) мбар.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- Любое, за исключением, когда труба располагается ниже продольной оси регулятора.
СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:
Не менее 9 лет.
Наименование регулятора | Исполнение | DN | Размеры, мм | Масса, кг | ||||||
L | B | H | A | D | d | n | ||||
РС 2 - 0,5 - Н фл. |
с присоеди- нительными фланцами PN 16 | 50 | 230 | 250 | 398 | 76 | 125 | 18 |
4 | 8,5 |
РС 2 - 0,5 - А фл. |
||||||||||
РС 21 /2 - 0,5 - Н | 65 | 260 |
285 | 410 | 86 | 145 |
12 | |||
РС 21 /2 - 0,5 - А |
||||||||||
РС 3 - 0,5 - Н | 80 | 290 |
440 | 94 | 160 |
8 | 16 | |||
РС 3 - 0,5 - А |
||||||||||
РС 4 - 0,5 - Н | 100 |
314 |
356 |
535 | 107 | 180 | 19 | |||
РС 4 - 0,5 - А |
Пример обозначения регулятора нулевого давления и соотношения газ-воздух, номинальным диаметром DN-65 (2 1 /2 дюйма), исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Регулятор РС21/2-0,5-Н(исполнение: с присоединительными фланцами PN 16), У3.1.
