Описание

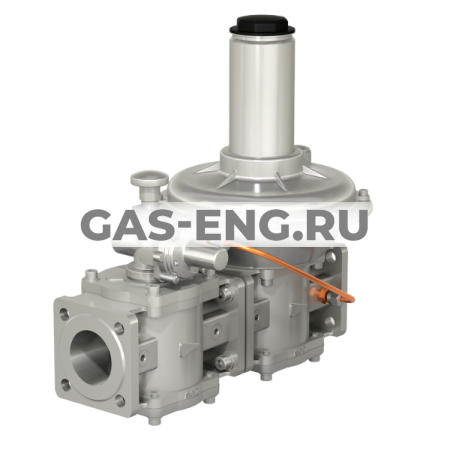

Предохранительно-запорный клапан (далее - ПЗК), входящий в состав регулятора давления, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций.
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-40...+60 °C).
МАКСИМАЛЬНОЕ ДАВЛЕНИЕНА ВХОДЕ:
- Для РС ... - 1 - ... - 1 бар (1 000 мбар);
- Для РС ... - 6 - ... - 6 бар (6 000 мбар).
МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:
- ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.
ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:
- Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- Любое, за исключением, когда труба располагается ниже продольной оси регулятора.
СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:
- Не менее 9 лет.
ДОПОЛНИТЕЛЬНО:
- Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.
ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ-СТАБИЛИЗАТОРОВ ДАВЛЕНИЯ С ПЗК (РС...- К - 2...) :
| Номинальный диаметр | Максимальное входное давление, бар | Обозначение регулятора-стабилизатора с ПЗК | Диапазон регулирования выходного давления, мбар |
Диапазон настройки срабатывания ПЗК, мбар |
| DN 25 | 1 | РС 1 - 1 - К - 200 | 48 - 100 | 60 - 125 |
| РС 1 - 1 - К - 201 | 90 - 220 | 110 - 230 | ||
| РС 1 - 1 - К - 202 | 200 - 275 | |||
| РС 1 - 1 - К - 203 |
210 - 500 | 260 - 440 | ||
| РС 1 - 1 - К - 204 | 420 - 625 | |||
| 6 | РС 1 - 6 - К - 260 |
48 - 110 | 60 - 140 | |
| РС 1 - 6 - К - 261 |
100 - 220 | 125 - 230 | ||
| РС 1 - 6 - К - 262 | 200 - 275 | |||
| РС 1 - 6 - К - 263 | 210 - 530 | 260 - 440 | ||
| РС 1 - 6 - К - 264 |
420 - 665 | |||
| DN 32 | 1 | РС 11 /4 - 1 - К - 205 | 48 - 80 | 60 - 110 |
| РС 11 /4 - 1 - К - 206 | 70 - 110 | 85 - 140 | ||
| РС 11 /4 - 1 - К - 207 | 100 - 230 | 125 - 230 | ||
| РС 11 /4 - 1 - К - 208 |
200 - 290 | |||
| 6 | РС 11 /4 - 6 - К - 265 |
48 - 150 | 60 - 190 | |
| РС 11 /4 - 6 - К - 266 | 140 - 270 | 175 - 230 | ||
| РС 11 /4 - 6 - К - 267 | 200 - 340 | |||
| РС 11 /4 - 6 - К - 268 | 260 - 510 | 325 - 440 | ||
| РС 11 /4 - 6 - К - 269 |
420 - 640 | |||
| DN 40 | 1 | РС 11 /2 - 1 - К - 209 | 48 - 80 | 60 - 100 |
| РС 11 /2 - 1 - К - 210 | 70 - 110 | 85 - 140 | ||
| РС 11 /2 - 1 - К - 211 | 100 - 240 |
125 - 230 | ||
| РС 11 /2 - 1 - К - 212 | 200 - 300 | |||
| 6 | РС 11 /2 - 6 - К - 270 | 48 - 150 | 60 - 190 | |
| РС 11 /2 - 6 - К - 271 | 140 - 270 |
175 - 230 | ||
| РС 11 /2 - 6 - К - 272 | 200 - 340 | |||
| РС 11 /2 - 6 - К - 273 | 260 - 525 | 325 - 440 | ||
| РС 11 /2 - 6 - К - 274 | 420 - 660 | |||
| DN 50 | 1 | РС 2 - 1 - К - 213 | 48 - 80 | 60 - 110 |
| РС 2 - 1 - К - 214 | 70 - 110 | 85 - 140 | ||
| РС 2 - 1 - К - 215 | 100 - 240 | 125 - 230 | ||
| РС 2 - 1 - К - 216 | 200 - 300 | |||
| 6 | РС 2 - 6 - К - 275 |
48 - 150 | 60 - 190 | |
| РС 2 - 6 - К - 276 | 140 - 270 | 175 - 230 | ||
| РС 2 - 6 - К - 277 | 200 - 340 | |||
| РС 2 - 6 - К - 278 | 260 - 530 | 325 - 440 | ||
| РС 2 - 6 - К - 279 |
420 - 665 | |||
| DN 65 | 1 | РС 21 /2 - 1 - К - 217 | 48 - 80 |
60 - 100 |
| РС 21 /2 - 1 - К - 218 |
70 - 110 | 85 - 140 | ||
| РС 21 /2 - 1 - К - 219 | 100 - 240 | 125 - 230 | ||
| РС 21 /2 - 1 - К - 220 |
200 - 300 | |||
| 6 | РС 21 /2 - 6 - К - 280 |
65 - 130 | 80 - 165 |
|
| РС 21 /2 - 6 - К - 281 | 120 - 220 | 150 - 230 |
||
| РС 21 /2 - 6 - К - 282 | 200 - 275 | |||
| РС 21 /2 - 6 - К - 283 | 210 - 450 | 260 - 440 |
||
| РС 21 /2 - 6 - К - 284 | 420 - 570 | |||
| DN 80 | 1 | РС 3 - 1 - К - 221 | 48 - 80 |
60 - 100 |
| РС 3 - 1 - К - 222 |
70 - 110 | 85 - 140 | ||
| РС 3 - 1 - К - 223 |
100 - 220 |
125 - 230 | ||
| РС 3 - 1 - К - 224 |
200 - 275 | |||
| 6 | РС 3 - 6 - К - 285 |
90 - 130 | 110 - 165 | |
| РС 3 - 6 - К - 286 | 120 - 220 | 150 - 230 |
||
| РС 3 - 6 - К - 287 | 200 - 275 | |||
| РС 3 - 6 - К - 288 | 210 - 450 | 260 - 440 | ||
| РС 3 - 6 - К - 289 | 420 - 570 | |||
| DN 100 | 1 | РС 4 - 1 - К - 225 |
48 - 80 | 60 - 110 |
| РС 4 - 1 - К - 226 |
70 - 110 | 85 - 140 | ||
| РС 4 - 1 - К - 227 |
100 - 220 |
125 - 230 | ||
| РС 4 - 1 - К - 228 |
200 - 275 | |||
| 6 | РС 4 - 6 - К - 290 |
48 - 110 | 60 - 140 | |
| РС 4 - 6 - К - 291 | 100 - 210 |
125 - 230 | ||
| РС 4 - 6 - К - 292 | 200 - 265 | |||
| РС 4 - 6 - К - 293 | 200 - 250 | 250 - 315 |
||
