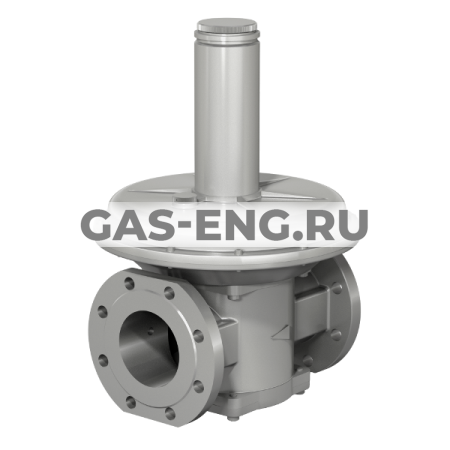

Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.
При заказе регуляторов-стабилизаторов с присоединительными фланцами PN16 обязательно необходимо указывать в заявке: «с присоединительными фланцами PN16».
МАТЕРИАЛ КОРПУСА:
- Алюминиевые сплавы АК12ОЧ, АК12ПЧ.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
- У3.1 (-30...+60 °C);
- У2 (-40...+60 °C).
МАКСИМАЛЬНОЕ ДАВЛЕНИЕНА ВХОДЕ:
- Для РС ... - 1 - ... - 1 бар (1 000 мбар);
- Для РС ... - 6 - ... - 6 бар (6 000 мбар).
МАКСИМАЛЬНОЕ ОТКЛОНЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ:
- ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического.
ДАВЛЕНИЕ ЗАКРЫТИЯ РЕГУЛЯТОРА:
- Не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
- Любое, за исключением, когда труба располагается ниже продольной оси регулятора.
СРЕДНИЙ СРОК СЛУЖБЫ СТАБИЛИЗАТОРА ДАВЛЕНИЯ ГАЗА:
- Не менее 9 лет.
ДОПОЛНИТЕЛЬНО:
- Диапазон регулирования выходного давления определяется типоразмером пружины, установленной в корпус регулятора-стабилизатора.
Пример обозначения регулятора-стабилизатора давления номинальным диаметром DN-80 (3 дюйма), на максимальное рабочее давление 1 бар (0,1 МПа), диапазон выходного давления (20...60) мбар, диапазон настройки предохранительно-сбросного клапана (40...170) мбар (диапазоны настроек соответствуют трехзначному коду 135); исполнение с присоединительными фланцами PN 16 бар, вид климатического исполнения У3.1:
Регулятор-стабилизатор давления РС3-1-С-135 (исполнение: с присоединительными фланцами PN 16), У3.1.
ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ-СТАБИЛИЗАТОРОВ ДАВЛЕНИЯ СО ВСТРОЕННЫМ ПСК С ПРИСОЕДИНИТЕЛЬНЫМИ ФЛАНЦАМИ PN 16 :
| Номинальный диаметр | Максимальное входное давление, бар | Обозначение регулятора-стабилизатора со встроенным ПСК | Диапазон регулирования выходного давления, мбар |
Диапазон настройки срабатывания ПСК, мбар |
| DN 32 | 1 | РС 11 /4 - 1 - C - 115 | 6 - 10 | 7 - 12 |
| РС 11 /4 - 1 - C - 116 | 9 - 40 | 10 - 250 | ||
| РС 11 /4 - 1 - C - 117 | 20 - 80 | |||
| РС 11 /4 - 1 - C - 118 | 60 - 110 | |||
| РС 11 /4 - 1 - C - 119 | 90 - 215 | |||
| 6 | РС 11 /4 - 6 - C - 169 | 96 - 240 | 110 - 280 | |
| РС 11 /4 - 6 - C - 170 | 200 - 450 | 230 - 520 | ||
| DN 40 | 1 | РС 11 /2 - 1 - C - 120 | 6 - 10 | 7 - 12 |
| РС 11 /2 - 1 - C - 121 | 9 - 40 | 10 - 250 | ||
| РС 11 /2 - 1 - C - 122 | 20 - 80 | |||
| РС 11 /2 - 1 - C - 123 | 60 - 110 | |||
| РС 11 /2 - 1 - C - 124 | 90 - 215 | |||
| 6 | РС 11 /2 - 6 - C - 171 | 96 - 240 | 110 - 280 | |
| РС 11 /2 - 6 - C - 172 | 200 - 450 | 230 - 520 | ||
| DN 50 | 1 | РС 2 - 1 - C - 125 | 6,5 - 10 | 7,5 - 12 |
| РС 2 - 1 - C - 126 | 9,5 - 40 | 11 - 250 | ||
| РС 2 - 1 - C - 127 | 20 - 80 | |||
| РС 2 - 1 - C - 128 | 60 - 110 | |||
| РС 2 - 1 - C - 129 | 90 - 215 | |||
| 6 | РС 2 - 6 - C - 173 | 115 - 240 | 130 - 280 | |
| РС 2 - 6 - C - 174 | 200 - 450 | 230 - 520 | ||
| DN 65 | 1 | РС 21 /2 - 1 - C - 130 | 13 - 22 | 15 - 105 |
| РС 21 /2 - 1 - C - 131 | 20 - 60 | |||
| РС 21 /2 - 1 - C - 132 | 50 - 90 | |||
| РС 21 /2 - 1 - C - 133 | 80 - 175 | 92 - 202 | ||
| 6 | РС 21 /2 - 6 - C - 175 | 175 - 345 | 200 - 400 | |
| DN 80 | 1 | РС 3 - 1 - C - 134 | 13 - 24 | 15 - 105 |
| РС 3 - 1 - C - 135 | 20 - 60 | |||
| РС 3 - 1 - C - 136 | 50 - 90 | |||
| РС 3 - 1 - C - 137 | 80 - 180 |
92 - 210 | ||
| 6 | РС 3 - 6 - C - 176 | 170 - 355 | 190 - 410 | |
| DN 100 | 1 | РС 4 - 1 - C - 138 |
13 - 30 | 15 - 130 |
| РС 4 - 1 - C - 139 |
20 - 60 | |||
| РС 4 - 1 - C - 140 | 50 - 110 | |||
| РС 4 - 1 - C - 141 | 90 - 180 | 105 - 210 | ||
| 6 | РС 4 - 6 - C - 177 |
170 - 230 | 190 - 270 | |
