Манометры электроконтактные ЭКМ100Вм cигнализирующие (Сг) используются для измерения давления таких неагресивных сред, как: вода, пар, масло, бензин, керосин.

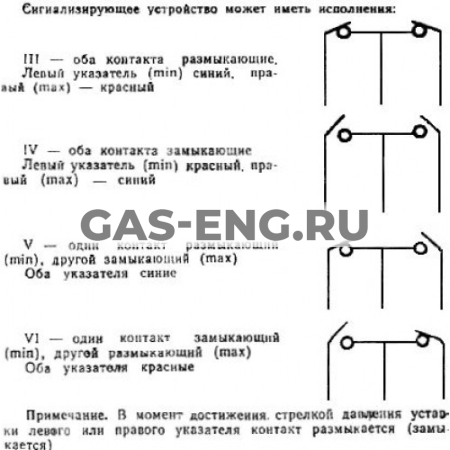

Стандартно манометры изготавливаются с диаметром корпуса 100 мм, классом точности 2.5 и электроконтактной группой V исполнения по ГОСТ 2405-88.
В отличии от стандартного технического прибора, электроконтактный манометр позволяет подавать электрические сигналы на внешние устройства, типа - компрессорных установок, различного рода насосное оборудование, вакуумных машин и прочей промышленной аппаратуры.
|
Материал корпуса
|
Сталь |
|
Температура окружающей среды, °C
|
от -25 до +60 С |
|
Резьба
|
M20x1,5 |
|
Класс точности
|
2,5; 1,5 |
|
Межповерочный интервал, лет
|
2 года |
|
Стекло
|
техническое |
|
Фланец
|
Отсутствует |
|
Диаметр корпуса, мм
|
100 мм |
|
Модель
|
ЭКМ100Вм |
|
Диапазон давления
|
от -0,1 до 0,3; 0,5; 0,9; 1,5; 2,4 МПа | от 0 до 0,4; 0,6; 1; 1,6; 2,5; 4 МПа |
|
Степень пылевлагозащиты
|
IP32 |
|
Климатическое исполнение
|
У2 по ГОСТ 15150-69 |
|
Расположение штуцера
|
Радиальный |
|
Виброзащита
|
N2 |
|
Трибко-секторный механизм
|
латунь |
|
Циферблат
|
алюминиевый сплав, окрашенный в белый цвет |
|
Штуцер, трубчатая пружина
|
Латунь; Медный сплав |
