Напоромер КМ-11 (манометр) низкого давления производителя ЗАО «Росма», применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.

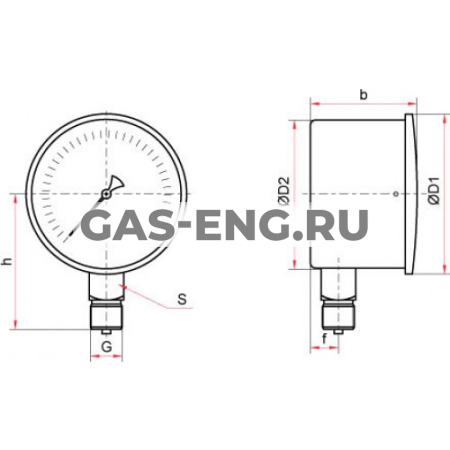

Напоромер изготавливается в корпусе диаметром 63 мм с радиальным штуцером (подключение снизу) и имеет стандартный класс точности 2,5.
Принцип действия газовых манометров низкого давления основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра.
Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ.
|
Материал корпуса
|
Сталь |
|
Температура окружающей среды, °C
|
Окружающая среда: ?30…+60 °CИзмеряемая среда: до +100 °C |
|
Резьба
|
M12x1,5 |
|
Класс точности
|
2,5 |
|
Межповерочный интервал, лет
|
1 год |
|
Стекло
|
Органическое |
|
Производитель
|
ЗАО «Росма» |
|
Фланец
|
Отсутствует |
|
Диаметр корпуса, мм
|
60 мм |
|
Модель
|
КМ-11 |
|
Диапазон давления
|
0…60 кПа |
|
Степень пылевлагозащиты
|
IP40 |
|
Расположение штуцера
|
Радиальный |
|
Виброзащита
|
L3 |
|
Трибко-секторный механизм
|
Медный сплав |
|
Циферблат
|
Алюминий, шкала черная на белом фоне |
|
Штуцер, трубчатая пружина
|
Медный сплав |
|
Верхний предел давления
|
6 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа |
